1. 메모리 수리는 칩 교체가 아니라 레인 분리다

DDR4 수리는 「불량 칩을 찾아 갈아 끼우기」로만 끝나지 않는다. 실제로는 아래 네 영역을 순서대로 분리하는 일이다.

화면이 안 나오는 이유는 단순하다. CPU 메모리 컨트롤러가 부팅 초기에 수행하는 메모리 트레이닝을 통과하지 못해서다. 초기화·Write Leveling·DQ/Vref 트레이닝·ODT 보정 중 한 바이트 레인이라도 완전히 응답하지 않으면 DRAM LED에서 멈추거나 재부팅을 반복한다. JEDEC DDR4(JESD79-4)에도 이런 초기화·트레이닝 절차가 정의돼 있다.

2. 영상 속 비밀 장비의 정체

영상에서 작은 카드가 「몇 번 칩이 죽었다」고 LED로 찍어 준다. 그런데 카드가 DIMM의 DQ를 직접 읽지는 않는다. 카드는 메인보드 JTPM1(TPM용 14-1핀 헤더)에 꽂히고, 그 헤더에는 LPC 계열 신호가 있다. MSI Z370 Gaming Plus 매뉴얼 기준으로도 JTPM1은 TPM/LPC 포트다.

실무적으로 보면 진단 시스템은 세 조각이다.

1. 특정 메인보드 + CPU의 메모리 컨트롤러 — 실제 읽기·쓰기·초기화
2. 개조 BIOS(영상 V1.3T) — 바이트 레인 테스트와 실패 위치 계산, LPC로 결과 출력
3. JTPM1 진단 카드 — 코드를 받아 1~16번 LED로 표시

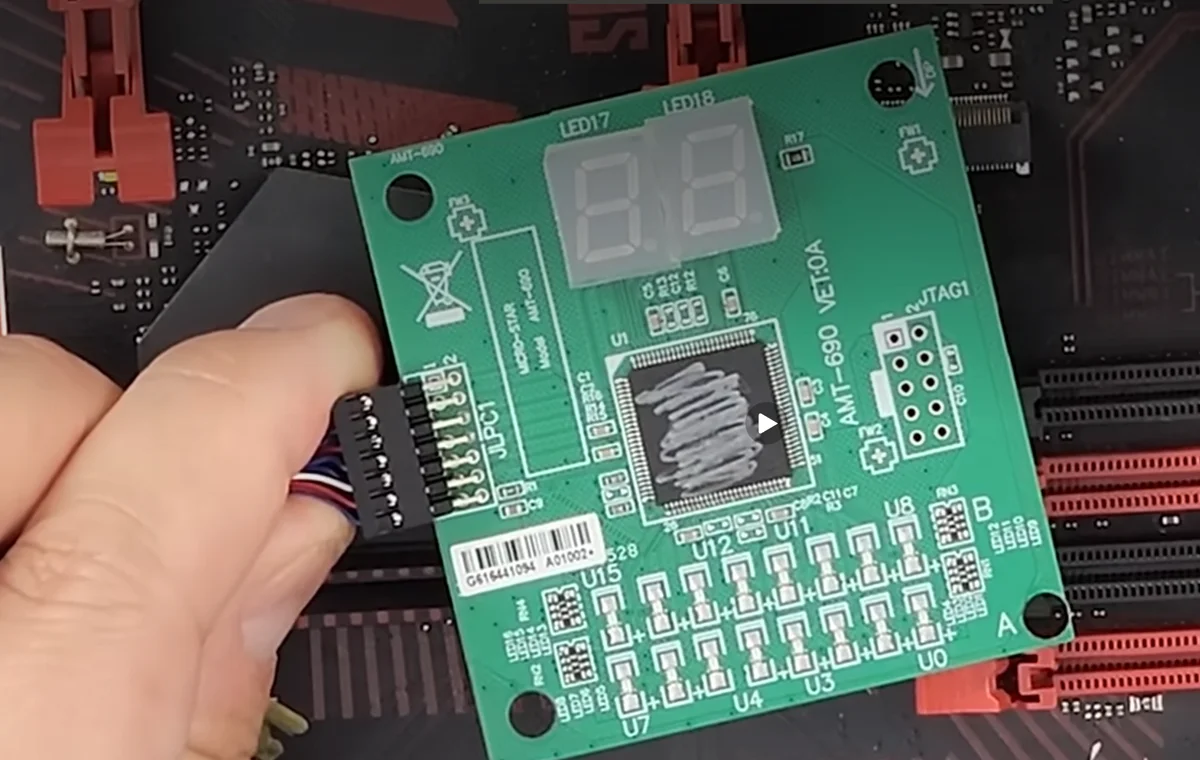

그림 1. MSI AMT-690 진단 카드 — JLPC1(LPC)로 연결되고, 하단 LED 1~16으로 실패 레인 코드를 표시한다

실물 표기는 MICRO-STAR Model AMT-690이다. 보드 쪽 헤더는 JTPM1(TPM/LPC), 카드 커넥터 실크는 JLPC1인 경우가 많다. 상단 2자리 세그먼트는 POST형 표시용이고, 영상에서 말하는 「몇 번 칩」 안내는 하단 LED 1~16 쪽이다.

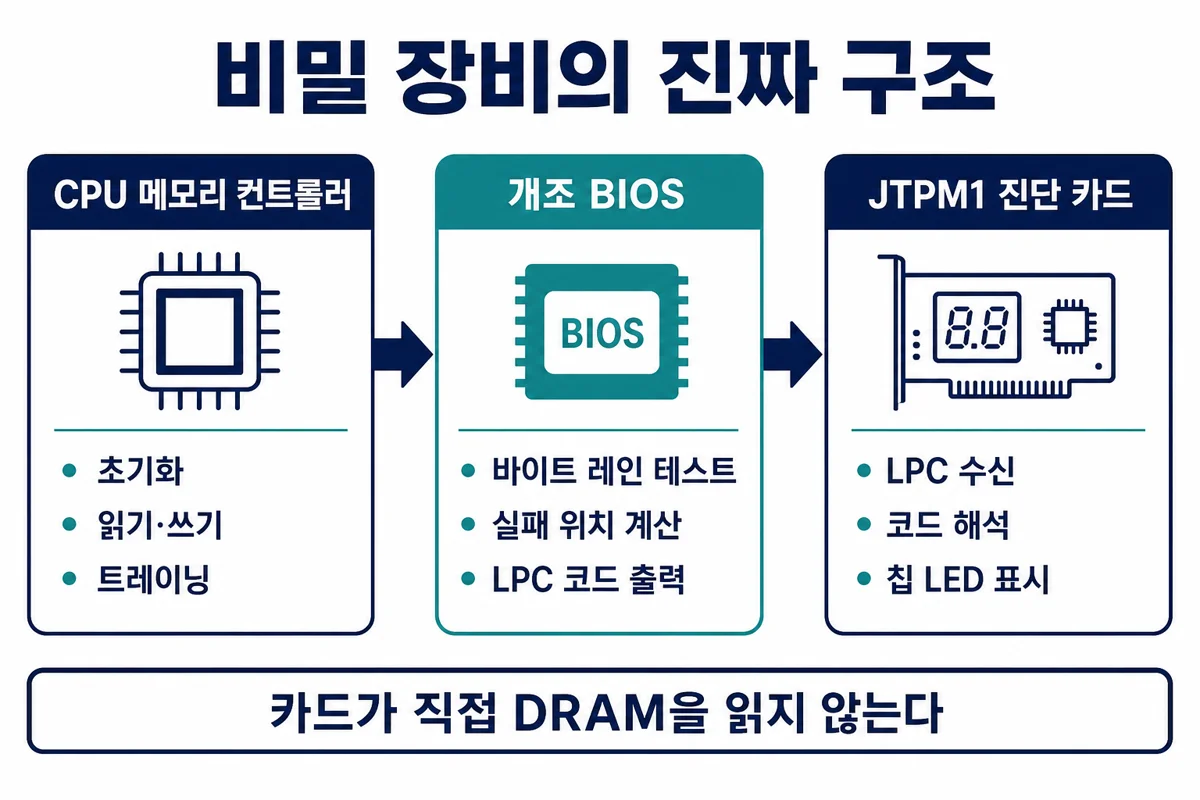

그림 2. 비밀 장비의 실체 — CPU·개조 BIOS가 검사하고, JTPM1 카드는 LED로만 보여 준다

MSI 공식 지원에는 7B61v10·v11·v12·v14 등만 있고 V1.3T는 없다. 영상 설명대로 비공식 진단용 BIOS일 가능성이 높다. 개조 BIOS를 잘못 쓰면 보드가 안 켜질 수 있으므로, 공식 BIOS 백업과 외부 SPI 플래셔 같은 복구 수단이 있어야 한다.

일반 POST 카드가 「메모리 감지 단계」까지만 보여 준다면, 이 구성은 실패한 바이트 레인(칩 번호) 까지 가시화하려는 쪽이다. 고가의 독립형 메모리 테스터를 완전히 대체하진 않지만, 지원 플랫폼에서는 수리 후보를 빠르게 좁힌다.

DDR5는 PMIC, SPD Hub, 2×32비트 서브채널, 온다이 ECC 등으로 구조가 달라 DDR4용 카드·BIOS를 그대로 쓸 수 없다. 영상에서도 DDR5는 별도 구성·비용(대략 80만 원대 이상 언급)이라고 한다. 같은 질문의 짧은 답은 FAQ — DDR5도 같은 장비로 진단할 수 있나요?를 보라.

3. x8 DRAM 8개가 64비트를 만든다

데스크톱 비ECC DDR4 UDIMM의 한 Rank 데이터 폭은 64비트다. AI·서버 쪽에서 왜 메모리 대역·용량이 병목이 되는지는 AI 메모리 반도체가 중요한 이유에서 이어 읽을 수 있다.

영상 속 킹스톤 모듈은 x8 × 8개 구성으로 보인다. 대략적인 매핑은 다음과 같다.

PCB 위 물리 순서는 제조사마다 다르다. 진단 카드 제작자의 칩 번호표를 따라야 한다. 양면 모듈도 「앞 1~8, 뒤 9~16」이 항상 성립하진 않는다. 뒷면이 다음 Rank일 수도 있다.

주소·명령·클럭·CS·CKE는 같은 Rank의 여러 DRAM이 공유한다. 그래서 특정 칩 LED만 켜지면 데이터 레인 쪽을, 여러 칩이 동시에 뜨면 공통선·전원을 먼저 본다.

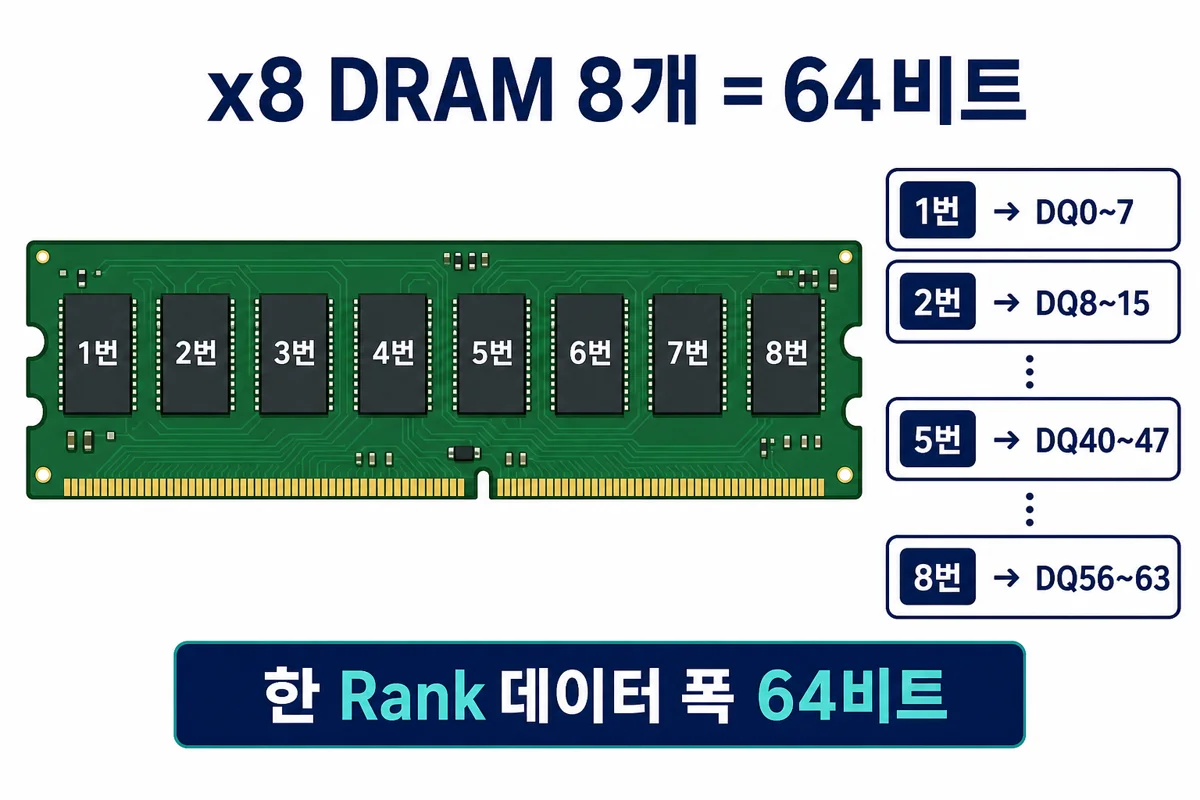

그림 3. x8 DRAM 8개가 한 Rank의 64비트 데이터 폭을 나눈다

특정 패턴에서 같은 8비트 구간만 계속 틀리면, 그 구간의 x8 DRAM 또는 DQ/DQS 연결을 의심할 수 있다. 다만 시스템 물리주소는 채널·Rank·Bank·Row·Column으로 단순 직결되지 않는다. 인터리빙·해싱이 들어가 일반 MemTest 주소만으로 PCB 칩 번호를 단정하기 어렵다. MemTest86도 플랫폼별 주소 디코딩이 필요하다고 설명한다.

4. 부팅 전까지 무엇이 일어나는가

4.1. 전원

정확한 허용 범위는 부품 데이터시트를 본다.

4.2. SPD

SPD는 DRAM 셀이 아니라 별도 EEPROM(DDR4는 보통 512바이트)이다. 모듈 종류·용량·Rank·x4/x8/x16·속도·타이밍·제조 정보가 들어 있고, DRAM 64비트 버스와 독립이다.

• SPD가 읽힌다고 DRAM이 정상인 것은 아니다.
• SPD가 깨지면 멀쩡한 DRAM도 인식·부팅이 실패할 수 있다.
• 영상처럼 SPD 기록기로 값이 정상인데도 화면이 안 나오면, 다음 타깃은 DRAM 레인이다.

4.3. 트레이닝

SPD를 바탕으로 컨트롤러가 RESET·Mode Register·ZQ·Write Leveling·DQ/Vref 트레이닝·Rank 확인을 한다. DRAM 한 개를 물리적으로 제거하면 해당 데이터 레인이 사라져 정상 BIOS에서는 화면이 안 나오는 것이 일반적이다. 영상은 그 완전 단절을 LED로 재현한다.

5. 고장 유형을 네 갈래로 나눈다

XMP에서만 틀리면 칩 교체보다 JEDEC 기본 설정에서 장시간 검사가 먼저다.

5.1. 접점·SPD·전원

금손가락 산화·마모, 슬롯 변형, PCB 크랙은 접점 테스터·연속성으로 좁힌다. 다만 LED 접점 테스터는 고속 임피던스·미세 타이밍까지 보진 못한다.

전원 레일 단락은 무전원에서 VDD/VPP/VDDSPD↔GND를 정상 모듈과 같은 위치·같은 모드로 비교한다. 낮은 저항이 항상 단락은 아니다. DRAM이 병렬이라 정상 모듈도 낮게 나올 수 있다.

5.2. 영상 속 「0.36~0.39」「MCC」

자막의 MCC는 문맥상 MLCC(적층 세라믹 커패시터)로 읽는 편이 맞다. 표시값 0.36~0.39는 Ω라기보다 다이오드 모드 전압강하일 가능성이 크다. 「0.00이면 무조건 쇼트」는 현장용 단순 기준이고, 모드·프로브 방향·정상 기준값이 있어야 한다.

주변 MLCC·ZQ(예: DRAM별 240Ω ±1%)·직렬 댐핑이 고장나면 특정 칩이 죽은 것처럼 보일 수 있다.

6. 권장 진단 순서

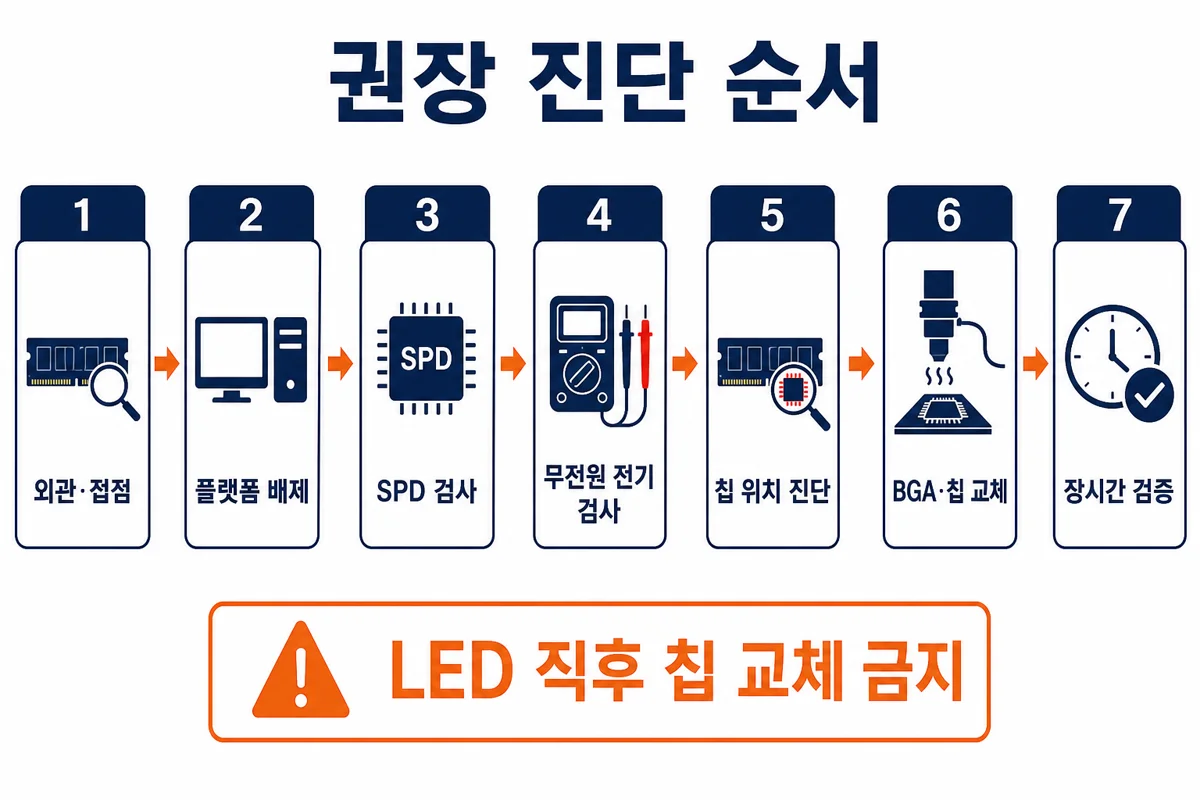

그림 4. 권장 진단 순서 — LED 직후 칩 교체는 피한다

6.1. 준비

불량 의심 메모리로 중요 SSD를 물린 채 반복 테스트하지 않는다. 테스트 전용 부팅 환경을 쓴다. ESD·현미경·정상 동일 모델 DIMM·정상 보드가 있으면 진단 속도가 빨라진다. 「최고의 회로도」는 종종 정상 동일 모듈이다.

6.2. 1단계 — 외관

금손가락·PCB 휨·탄화·누락 MLCC·이전 리워크 흔적·BGA 기울기·플럭스 잔여를 본다. 히트스프레더를 비틀어 뜯으면 패키지·패드가 같이 떨어질 수 있다.

6.3. 2단계 — 플랫폼 배제

BIOS 기본값, XMP 끔, 단일 슬롯, 정상 DIMM으로 슬롯 검증, 가능하면 다른 시스템. MemTest86도 오류가 CPU 캐시·IMC·보드에서 날 수 있다고 경고한다.

6.4. 3단계 — SPD

전체 덤프·CRC·용량·Rank·조직·타이밍·라벨과의 일치. 다른 제품 SPD를 억지 기록하면 부팅돼도 주소 매핑이 틀어질 수 있다.

6.5. 4단계 — 무전원 전기

전원 레일·의심 칩 주변 MLCC·ZQ·접점 연속성. 절대값보다 정상 모듈 대비.

6.6. 5단계 — 칩 위치 카드

지정 보드·CPU·슬롯·BIOS·JEDEC 속도·DIMM 1장·결과 3회 이상 재현. 정상 모듈로 카드 기준을 먼저 잡는다.

6.7. 6단계 — 주변 회로 후 칩

LED가 특정 번호를 찍어도 바로 교체하지 않는다.

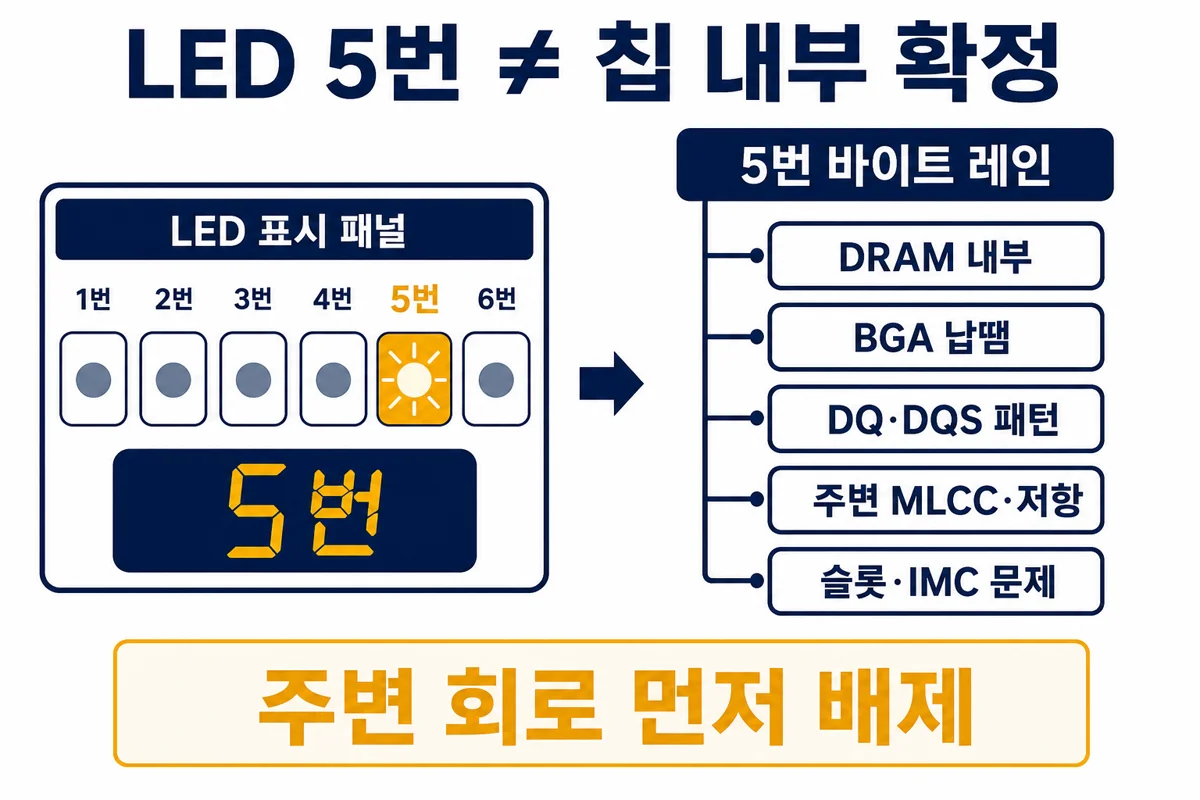

그림 5. LED 5번 = 칩 내부 확정이 아니라 5번 바이트 레인 전체 용의

표시된 위치의 해석 범위:

• DRAM 내부
• BGA 오픈·크랙
• DQ/DQS 패턴
• 주변 저항·MLCC·ZQ
• 슬롯·CPU IMC
• 개조 BIOS 칩 매핑 오류

7. 필요한 장비

영상 BJ78은 해당 패키지용 78볼 스텐실로 보인다. 모든 DDR4 DRAM이 같은 볼아웃은 아니다.

8. BGA DRAM 교체

영상 「가운데 마킹만 같으면 동일 용량」은 너무 단순하다. 예: K4A8G085WB 계열은 DDR4·밀도·x8·다이 리비전·속도·패키지가 문자열에 섞인다. 확인 최소치:

• DDR 세대, 제조사, 밀도(4/8/16Gb)
• x4/x8/x16, FBGA 볼아웃, 다이 리비전
• 속도·온도 등급, 단일/적층 다이
• SPD·Rank와의 정합

가장 안전한 도너는 동일 전체 마킹 또는 제조사 호환 보증 부품이다. 생산 주차만 다른 것은 대개 괜찮다.

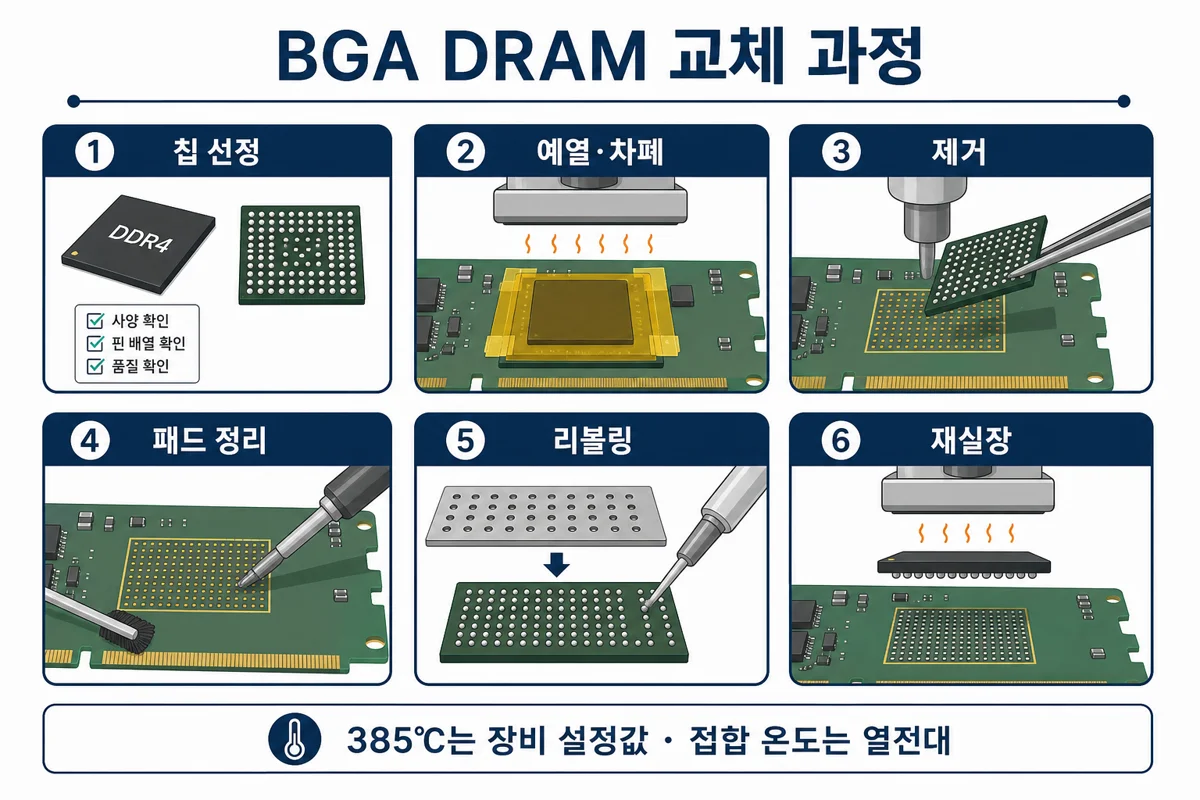

그림 6. BGA DRAM 교체 — 칩 선정부터 재실장까지

8.1. 작업 요령

1. 칩 방향·A1·주변 소자·LED 번호·SPD를 촬영·백업한다.
2. 하부 예열로 PCB 휨을 줄인다. DDR4 모듈은 얇고 길다.
3. 플럭스 후 솔더가 완전히 녹을 때만 수직으로 들어 올린다. 녹기 전 들어 올리면 패드가 뜯긴다.
4. 영상 풍속 40 / 385℃는 그 열풍기 설정이지 표준이 아니다. 노즐 출구 온도일 가능성이 크고, 접합부 온도는 열전대로 본다.
5. 패드 정리 후 리볼링·A1 정렬·재실장. 솔더가 녹을 때 칩을 누르지 않는다. Self-alignment를 본다.
6. 플럭스 과다면 칩이 떠다니거나 MLCC 밑으로 흐른다.

리히팅만으로 잠깐 살아나는 것은 BGA 크랙의 일시 접촉일 수 있다. 재발 가능성이 높다.

9. 교체 후 검증 — 화면 출력은 1차일 뿐이다

영상은 「화면이 들어오면 정상」이라고 보여 주지만, 수리 관점의 합격선은 더 길다.

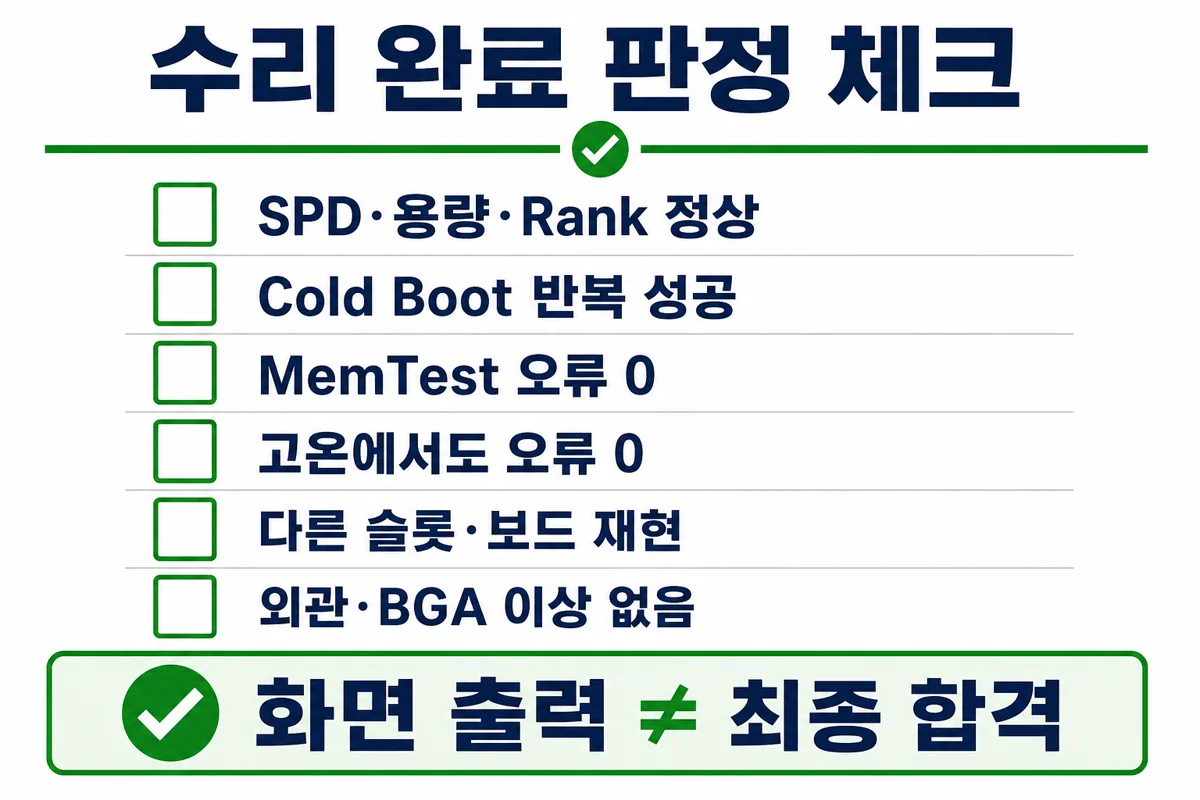

그림 7. 화면이 나와도 끝이 아니다 — 장시간 오류 0이 합격선

전원 전: VDD/VPP/VDDSPD 단락 없음, 브리지 없음, 방향·주변 소자 확인.

전원 후:

필수 검증: SPD·용량·Rank, Cold Boot 반복, MemTest86(또는 동급) 여러 패스·전체 용량, 고온 재검사, 다른 슬롯/보드, JEDEC와 XMP 분리. MemTest86는 유효 오류 하나도 무시하지 말라고 한다.

10. 영상 주장 정확성 요약

11. 고장별 빠른 체크표

12. 상황별 최종 선택

<!--WIKI_FAQ-->

13. 초보자용 용어집

아래 표는 컴퓨터를 잘 모른다는 기준으로 정리한 DDR4 메모리 수리 용어집이다. 먼저 핵심 용어 20개만 보고, 나머지는 사전처럼 찾아보면 된다. 같은 말이 본문·영상·현장 용어에서 겹칠 수 있으니, 표의 설명을 우선 기준으로 읽는다.

13.1. 핵심 용어 20개

13.2. 메모리 전체 구조 용어

13.3. 메모리 신호 용어

13.4. 전원 관련 용어

13.5. 메모리 주변 부품 용어

13.6. SPD 관련 용어

13.7. BIOS와 진단 카드 관련 용어

13.8. 메모리 트레이닝 용어

13.9. 멀티미터 측정 용어

13.10. 메모리 오류 용어

13.11. 메모리 테스트 용어

13.12. BGA 수리 용어

13.13. BGA 열 작업 용어

13.14. 세척과 작업 안전 용어

13.15. DDR5에서 추가되는 용어

13.16. 고장 판정에 자주 사용하는 표현

13.17. 영상 속 표현을 쉬운 말로 번역

13.18. 핵심 개념 한눈에

진단 카드의 「5번」은 5번 DRAM 내부가 확정 고장이라는 뜻이 아니라, 5번 DRAM이 담당하는 데이터 통로에서 문제가 발견됐다는 뜻이다.

14. 마무리

앞에서 다룬 DDR4 메모리 수리의 핵심만 짧게 정리한다.

• 비밀 장비의 본체는 카드가 아니라 CPU 메모리 컨트롤러 + 개조 BIOS이고, JTPM1 카드는 결과를 LED로 보여 준다.
• LED 번호는 칩 내부 확정이 아니라 바이트 레인 용의 구간이다.
• SPD·접점·전원·MLCC·ZQ를 먼저 배제한 뒤 DRAM/BGA로 간다.
• 칩 선정은 마킹 일부 일치가 아니라 전체 부품번호·볼아웃·조직을 본다.
• 385℃·풍속 40은 표준이 아니다. 접합 온도는 열전대로 관리한다.
• 화면 출력은 1차 성공일 뿐, 장시간 MemTest 오류 0이 수리 완료에 가깝다.
• 열·납·개조 BIOS 작업은 보드·데이터 손상 위험이 있다. 장비·환기·백업 없이 따라 하지 말고, 수치·호환은 최신 자료로 재확인한다.

「어느 칩이냐보다, 어느 데이터 레인·공통 회로가 실패했는가를 먼저 찾는다.」 LED는 범위를 좁혀 주고, 멀티미터·SPD·현미경이 원인을 가르며, BGA 교체는 맨 마지막이다.

자주 묻는 질문

• 영상 속 JTPM1 카드가 DRAM을 직접 검사하나요?

  아니요. 카드는 보통 DIMM 데이터선을 직접 읽지 않습니다. CPU 메모리 컨트롤러와 개조 BIOS가 초기화·패턴 테스트를 한 뒤, 실패한 바이트 레인 코드를 JTPM1(LPC)로 내보내면 카드가 LED로 표시하는 구조로 보는 것이 타당합니다. 그래서 지원 메인보드와 BIOS가 카드보다 중요합니다.

• LED가 5번을 켜면 5번 칩만 갈아 끼우면 되나요?

  바로 교체하면 안 됩니다. 5번 LED는 5번 DRAM이 담당하는 데이터 레인 전체가 용의라는 뜻에 가깝습니다. DRAM 내부뿐 아니라 BGA 납땜, DQ/DQS 패턴, 주변 MLCC·ZQ 저항, 슬롯·IMC, 심지어 칩 번호 매핑 오류도 같은 LED를 만들 수 있습니다. 주변 회로를 비교 측정한 뒤 동일 번호가 반복될 때 교체를 검토합니다.

• SPD가 정상인데도 화면이 안 나오는 이유가 뭔가요?

  SPD는 DRAM 저장공간이 아니라 모듈 구성 정보를 담은 별도 EEPROM입니다. SPD가 읽혀도 DQ/DQS, 주소선, BGA 접합, DRAM 셀은 고장일 수 있습니다. 반대로 SPD 내용이 깨지면 멀쩡한 DRAM도 BIOS가 조직·타이밍을 잘못 읽어 부팅에 실패할 수 있습니다. SPD 정상은 DRAM 정상이 아닙니다.

• 영상처럼 385℃·풍속 40으로 열풍기를 맞춰도 될까요?

  그 숫자는 해당 열풍기에서 쓴 설정값이지 업계 표준이 아닙니다. 노즐 출구 설정일 가능성이 크고, 실제 솔더 접합 온도·유지 시간은 노즐 크기·거리·하부 예열·PCB 동박량에 따라 달라집니다. 전문 리워크는 열전대로 접합부 근처 온도를 확인합니다. 설정을 그대로 복사하면 패드 손상·층간 박리 위험이 큽니다.

• 칩 마킹 가운데만 같으면 호환 도너로 써도 되나요?

  부족합니다. DDR 세대, 밀도, x8/x16 조직, FBGA 볼아웃, 다이 리비전, 속도·온도 등급, 단일/적층 구조까지 맞아야 합니다. 생산 주차만 다른 동일 전체 마킹이 가장 안전합니다. 앞부분만 비슷한 다른 리비전·볼아웃 칩을 올리면 인식 실패나 간헐 오류가 날 수 있습니다.

• 부팅만 되면 수리 완료로 봐도 되나요?

  아니요. 화면 출력은 1차 성공 조건일 뿐입니다. SPD·용량·Rank 확인, Cold Boot 반복, MemTest86 등 장시간 패턴 테스트(전체 용량·여러 패스), 고온 재검사, 가능하면 다른 슬롯·보드 검증까지 오류 0이어야 수리 완료에 가깝습니다. 미세 셀 불량·온도성 BGA 크랙은 POST 직후에는 안 드러날 수 있습니다.

• DDR5도 같은 장비로 진단할 수 있나요?

  일반적으로 불가능에 가깝습니다. DDR5는 모듈상 PMIC, SPD Hub, 64비트를 둘로 나눈 32비트 서브채널, 온다이 ECC 등으로 구조가 다릅니다. DDR4용 개조 BIOS·JTPM1 표시 카드를 그대로 적용할 수 없고, 별도 장비·펌웨어가 필요합니다. 영상에서도 DDR5는 별도 구성이라고 안내합니다.

• 다이오드 모드 0.36~0.39는 정상인가요?

  그 값 하나만으로 정상을 단정할 수 없습니다. 프로브 방향, 멀티미터 시험전류, 측정 지점의 병렬 회로에 따라 달라집니다. 실무에서는 동일 PCB·동일 용량의 정상 모듈과 같은 위치·같은 모드로 비교합니다. 정상은 0.37인데 불량이 0.00이거나 OL이면 단락·단선 후보로 좁힙니다. 보드에 붙은 채로 MLCC 한 개를 단정하려면 분리 측정이 필요할 수 있습니다.

• 용어집에서 말하는 RAM과 DRAM은 같은 말인가요?

  비슷하게 쓰이지만 층위가 다릅니다. RAM·DIMM은 메인보드에 꽂는 완성품 모듈 전체를 말하고, DRAM은 그 위에 붙어 있는 검은 저장 칩 하나하나를 말합니다. 수리에서는 「모듈 불량」과 「어느 DRAM 레인 불량」을 구분하는 것이 중요합니다.

• 바이트 레인과 DQ·DQS는 어떻게 다른가요?

  DQ는 데이터가 지나가는 전기 신호선이고, DQS는 그 데이터의 읽기·쓰기 시점을 알려 주는 박자(스트로브) 신호입니다. 바이트 레인은 x8 DRAM 하나가 담당하는 대략 8비트 DQ와 짝 DQS를 묶은 경로를 가리킵니다. LED가 특정 칩 번호를 찍으면 그 바이트 레인 전체가 용의 구간입니다.

• 다이오드 모드에서 OL이나 0.000이 나오면 어떻게 읽나요?

  OL은 대개 개방(단선·측정 불가) 쪽 표시이고, 0.000은 매우 낮은 값으로 단락 후보일 수 있습니다. 다만 보드에 붙은 채로는 병렬 회로 때문에 절대값만으로 단정하면 안 됩니다. 동일 정상 모듈과 같은 위치·같은 모드로 비교하고, 필요하면 부품을 분리해 재측정합니다.

• 리히팅과 리볼링·리워크는 같은 작업인가요?

  다릅니다. 리히팅은 열만 다시 가해 일시적으로 접촉을 살리는 쪽에 가깝고 재발 위험이 큽니다. 리볼링은 칩 바닥 솔더볼을 다시 올리는 작업이고, 리워크는 탈착·패드 정리·재실장까지 포함한 정식 재작업입니다. BGA 불량이면 리히팅만으로 끝내면 안 됩니다.
